泵通过换向阀的换向作用,对两条主管道交替注压,将油脂注入到各分配阀,并通过分支管道将油脂注入到各润滑点。当换向阀换向后,一条主管道增压,另一条主管道卸压,从而实现油脂的流动。

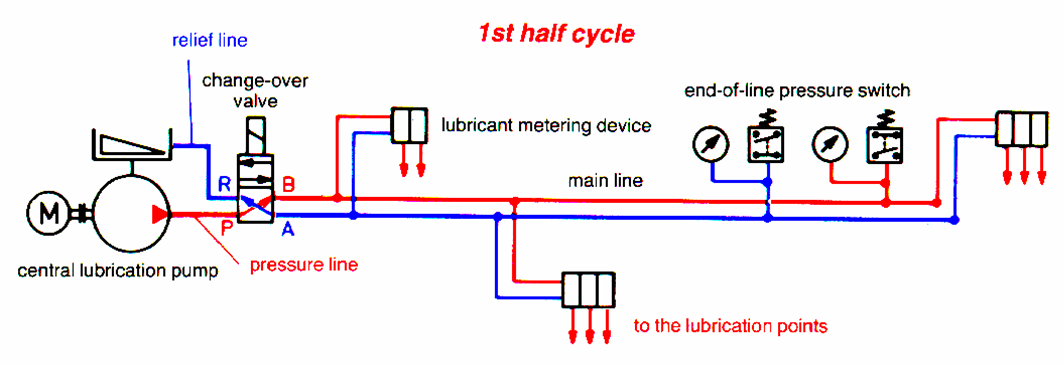

1/ 上半循环:
在上半个循环中,泵对主管线A加压(注入油脂),主管线B卸压。
润滑剂被注入到分配阀中,并通过阀体内柱塞的动作精缺地分配到各润滑点。
当所有的分配阀都动作过后,主管线A的压力上升至设定值,控制箱发出信号,泵停转,换向阀动作,A管卸压。
此时,只有一半的润滑点得到润滑。
接着开始下半个润滑循环。

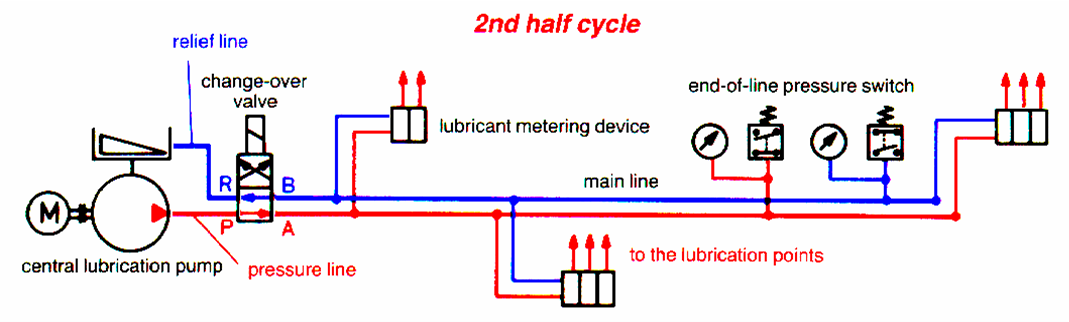

2/ 下半循环:
换向阀动作后,下半个润滑循环开始。主管B加压,过程同上。
依次上下循环往复交替工作,直至完成预先设定值,系统停止,等待下一循环开始。

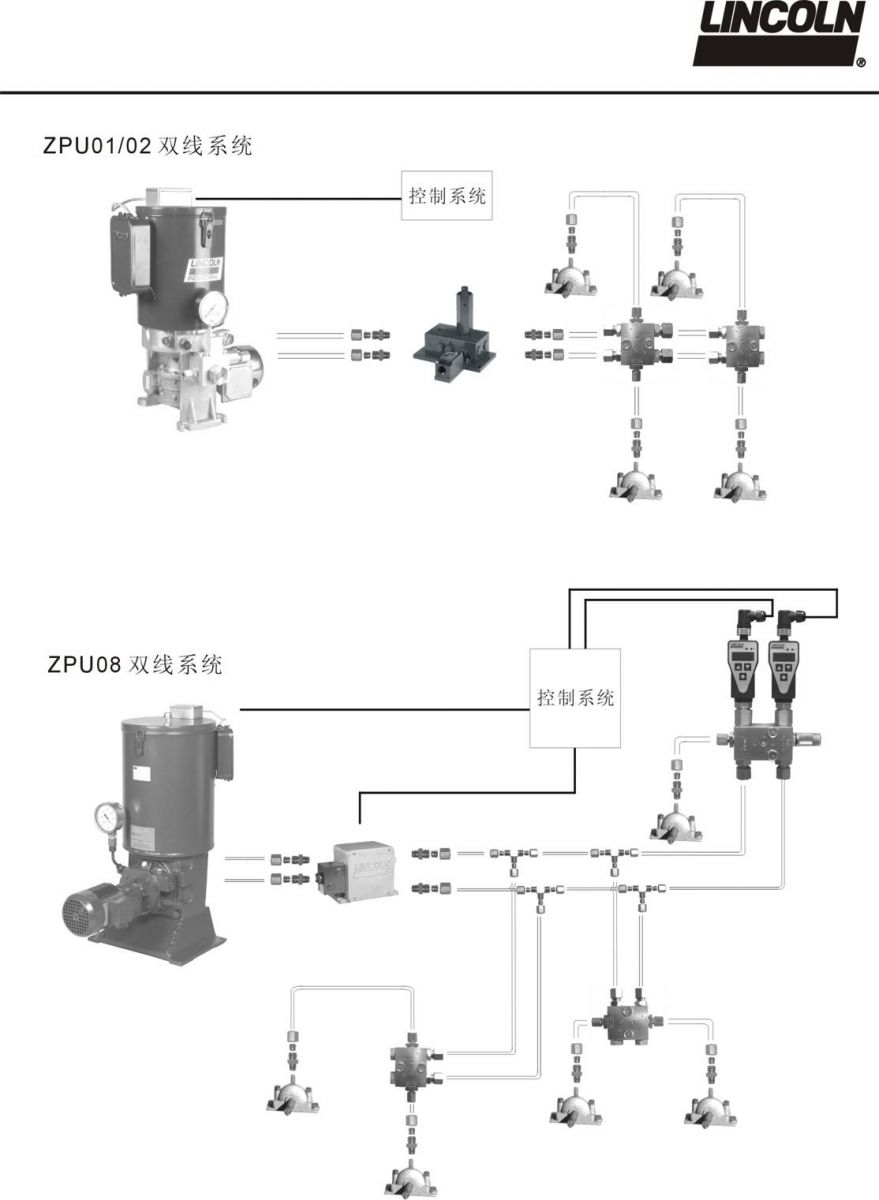

双线系统组成示意图
